Lcr-Brückenzähler Digitaler Elektronischer Komponentenprüfer Automatischer Transformator-Test
Kategorie:
Elektronische Komponentenprüfer
Spezifikationen
Hervorheben:
Einleitung

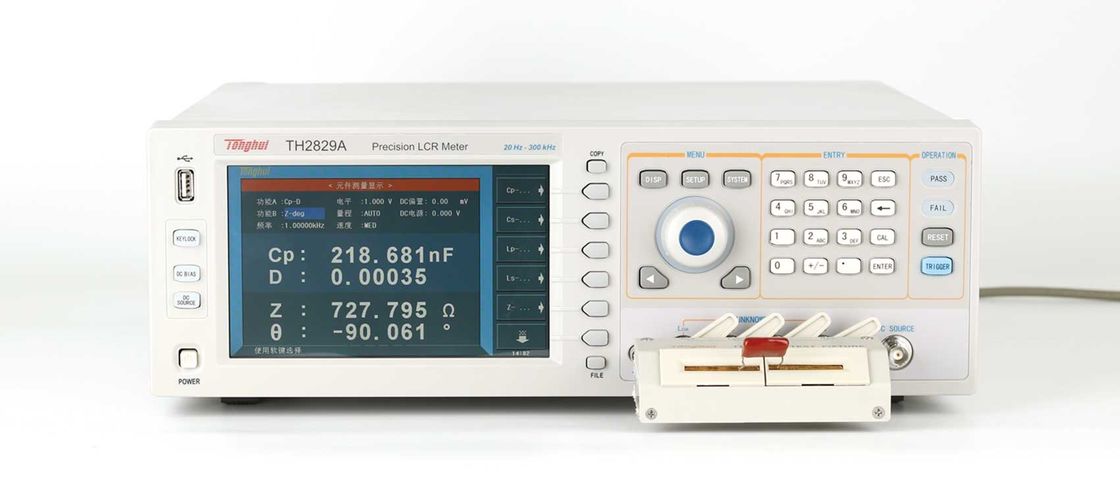

TH2829X-Serie Automatisches Transformator-Prüfsystem Benchtop-Typ LCR-Meter LCR-Meter Komponentenparameter Tester
-
Breiter Frequenzbereich: Einer der wichtigsten Unterscheidungsmerkmale des LCR-Messers ist seine Fähigkeit, Komponenten in einem breiten Frequenzbereich zu messen.Nutzer können das Verhalten von Komponenten unter verschiedenen Betriebsbedingungen analysieren.
-
Mehrparameteranalyse: Der LCR-Meter liefert eine umfassende Analyse, indem er mehrere Parameter gleichzeitig misst.und Widerstand, aber auch sekundäre Parameter wie Qualitätsfaktor (Q), der Abwanderungsfaktor (D) und der Phasenwinkel (θ).
Eigenschaften
■ 7-Zoll-TFT-LCD-Display mit einer Auflösung von 800×RGB×480
■ Frequenz bis 1 MHz, Auflösung: 0,5 MHz
■ Signalpegel: 5mV-2Vrms, optional (2Vrms-10Vrms)
■ eingebaute 0-100mA/0-10V-Verschiebungsstromversorgung, optionale 1A/2A-Schiebungsstromquelle
■ bis zu 75 Mal/s Prüfgeschwindigkeit
■ Diodenvorwärts- und Rückwärtserkennung
■ Verbesserte Testfähigkeit von Schwachkopplungstransformatoren
■ Verbesserung der DCR-Prüfungskapazitäten
■ Ein Bildschirm kann alle ScanTestergebnisse abbilden
■ Zeitstempelsystem: Einstellung der Speicherdatei, Kalibrierungsweichung und Abzugszeit
■ Sortieren Sie die ausgewählten Scanparameter
■ SelbstprüfungsRelees für ScanningLeuchten
■ Flexible Abweichungsabzugsmethode
■ Mehrfache Bearbeitungsmöglichkeiten für Fälle von FAIL
■ Einparameterprüfzyklus zur Prüfung unabhängiger Wicklungen
■ Erhöhte Sicherheit: Administrator- und Betreiberpasswörter
■ eingebaute statistische Analysemöglichkeiten: Cpk, Cp, Ck usw.
■ Barcode-Lesefunktion kann zur Auswahl einer Einstelldatei oder zur Verwaltung der Art der Prüfprodukte verwendet werden
■ Optionale Programmierkapazität für die Aufstellung von Instrumententests auf PC-Ebene
■ Online-Upgrade-Modus: USBHOST oder RS232
■ Unterstützung der Vernetzung mehrerer Instrumente über die LAN-Schnittstelle
■ Speicherung: Intern: 100 Gruppen von Einstellungsdateien zum Speichern auf U-Disk: 500 Gruppen von Konfigurationsdateien, Testdaten im CSV-Format, GIF-Bilder
Anwendungen
■ Prüfung des Schalttransformators, umfassende Analyse der Eigenschaften.
■ Netzwerktransformator-Scan-Test, umfassende Charakteristikenanalyse
■ Mehrkanal-Scan-Prüfung diskreter passiver Komponenten (L, R, C)
■ Relais-Antriebsstrangpaket, Kontaktwiderstands-Mehrkanal-Scan-Test
■ Mehrkanal-DC-Widerstands-DCR-Scan-Prüfung
■ Umfassende Testanalyse mehrerer passiver Komponenten im Impedanznetzwerk
Spezifikation
| Modell | TH2829AX | TH2829CX |
| Prüf-Pin (PIN) | 20 | |
| Testfrequenz | 20 Hz 200 kHz | 20Hz 1MHz |
| Anzeige | 800×RGB×480 7-Zoll TFT-LCD-Display | |
| LCR-Funktion | Auswahl | |
| Prüfparameter des Transformators | Drehverhältnis, Drehungen, Phase, L, C, Lk, Q, ACR, DCR, Balance, Pin Short, Diode P/N | |
| LCR-Prüfparameter | Ich bin nicht derjenige, der das Wort "Wir" benutzt. | |
| Grundlegende Prüfgenauigkeit | LCRZ 0,05% | |
| DCR, Drehverhältnis 0,1% | ||
| Impedanz der Signalquelle | 30Ω, 50Ω, 100Ω | |
| Prüfgeschwindigkeit (ms/mal) | 13 ms, 90 ms, 370 ms | |
| AC-Signalstufe | 5mVrms 2Vrms ((Transformator-Test, kann auf 10Vrms angepasst werden), 5mVrms 10Vrms ((LCR-Funktion); 50μArms 100mArms | |
| Gleichspannungsquelle mit Gleichspannungsverzerrung | 0V bis +/- 10V, 0mA bis +/- 100mA | |
| Gleichspannungsstrommenge | 0 ±1A Option (Option TH2901) / 0 ±2A Option (Option TH2902) | |
| Gleichstromquelle | 0mA ± 120mA für die vorwärts gerichtete Eigenschaftsprüfung der Diode | |
| Diodenprüfung | Vorwärtsversuchsspannung 0-4.0000V | |
| Umgekehrter Prüfstrom 0-99,999 mA | ||
| Vergleicher | 10 Behälter, PASS/FAIL-Anzeige, Funktion zur Dateizählung | |
| Aufbewahrung | Intern: 100 Sätze Konfigurationsdateien;U-Disk: 500 Sätze Konfigurationsdateien, Testdaten im CSV-Format, Bilder im GIF-Format | |
Zubehör
| Standards | ||||||
| Name des Zubehörs | Modell | |||||
| Prüfleitung an beiden Enden | TH26004B | |
||||
| Manuelle Transformator-Scan-Prüfvorrichtung | TH1901B | |
||||
| Fußschalter | Der Begriff "Behandlung" ist in Anhang I der Verordnung (EU) Nr. 182/2011. | |
||||
| Prüfsteuerungskabel für Transformatoren (36 Kerne) (2H/57S-3036*2/L 1800) | TH26016 | |
||||
| Kelvin-Prüfleiter mit Box-Vier-Terminal-Dämmung und Schloss | Die Angabe der Größenordnung ist in Anhang I zu finden. | |
||||
| Zusätzlich | ||||||
| Name des Zubehörs | Modell | |||||
| Prüfvorrichtung für die Prüfung des Pneumatischen Transformators | TH1901A | |
||||
| Manuelle Transformator-Scan-Prüfvorrichtung | TH1901C | |
||||
